Cách tính lưu lượng nước chảy qua đường ống
Trong quá trình thiết kế thi công và lựa chọn thiết bị hệ thống máy bơm công nghiệp việc lựa chọn lưu lượng và cột áp đôi khi gặp vấn đề về quãng đường đi quá xa dẫn đến lưu lượng không đảm bảo yêu cầu cho sản xuất. Để hệ thống hoạt động ổn định, cần phải tính toán kỹ kích thước đường ống cho từng hạng mục, để làm được điều này, nhà thầu thi công cơ điện cần phải tính lưu lượng nước chảy qua ống để lựa chọn sao cho phù hợp nhất.
Đó là khi thiết kế các trạm bơm mới, còn đối với các trạm bơm cũ để có thể nâng công suất thoát nước hay thu nước về thì việc tính toán lưu lượng nước chảy cũng như chọn đường kính ống thoát nước là rất quan trọng đối với hệ thống để có thể đạt được yêu cầu với mức chi phí phù hợp.

Các randm tornado box là sự lựa chọn tối ưu cho những người đam mê vape đang tìm kiếm sự kết hợp giữa sự tiện lợi và hiệu suất. Được thiết kế để đáp ứng nhu cầu đa dạng của cộng đồng vaping, sản phẩm này có thiết kế đẹp mắt và pin mạnh mẽ, đảm bảo sự tận hưởng lâu dài. Với nhiều hương vị và thành phần chất lượng cao, Randm Tornado Box mang đến trải nghiệm thỏa mãn cho cả người dùng mới bắt đầu và người dùng có kinh nghiệm.
Các yếu tố ảnh hưởng đến lượng nước chảy qua đường ống:
- Tiết diện của đường ống
- Vận tốc nước chảy trong đường ống
- Lưu lượng nước chảy
- Nguồn cung cấp nước
- Tính toán thực tế
- TÍNH TIẾT DIỆN NGANG ỐNG:
Tiết diện = R² x Π (m2).
Trong đó.
R: Bán kính của ống
Π: Số Pi – giá trị 3.14
2. VẬN TỐC NƯỚC CHẢY TRONG ỐNG.
Vận tốc = √(2gh) (Căn bậc hai của 2gh).
Trong đó:
√: Căn bậc hai
g: giá trị 9.81
h: chiều cao của cột nước (m).
Thông thường, vận tốc nước trong đường ống nằm ngang trung bình 1 m/ s ( dạng tự chảy)
3. LƯU LƯỢNG NƯỚC CHẢY QUA ỐNG:

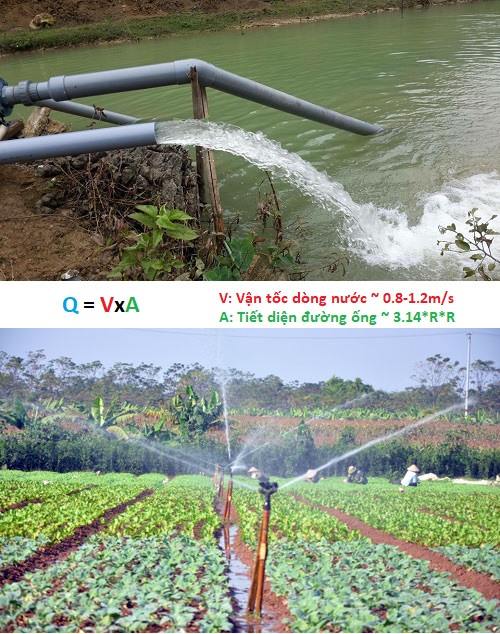

Lưu lượng = tiết diện ống x vận tốc nước chảy qua ống = R² x Π x √(2gh)
Cách tính trên chỉ là để tính sơ bộ và xác định được lưu lượng, còn một cách tính chính xác nhất đó là dựa theo thuỷ lực, cách này lại phụ thuộc vào độ co hẹp ngang, hệ số lưu lượng,….
Theo đó, công thức tính lưu lượng nước chảy trong ống được tính theo.
QTT = QVC + α x QDD (l/s).
Trong đó:
QTT: lưu lượng nước chảy bên trong ống
α: Hệ số phân bố lưu lượng dọc đường ống, thông thường thì α = 0.5 (Q ở đoạn đầu ống max và cuối ống =0).
QDD: Lưu lượng dọc đường của phân đoạn ống đang xem xét (đơn vị tính l/s).
Trong trường hợp mà đoạn ống đang tính chỉ có lưu lượng phân phối dọc đường mà không có lưu lượng vận chuyển thông qua đoạn ống đó tới các điểm ở phía sau và lưu lượng ấy lại đi ra tại các nút cuối thì QVC = 0.
Lúc này, lưu lượng tính toán của đoạn ống sẽ là lưu lượng tại dọc đường từ đầu tới cuối đoạn ống => Lưu lượng sẽ luôn thay đổi từ QDD → 0.
Trường hợp mà các điểm lấy nước từ 20-25 trên mỗi đoạn ống, lúc này để đơn giản hoá trong quá trình tính toán, người ta thường đưa lưu lượng dọc đường về 2 nút (điểm đầu và điểm cuối) và gọi là lưu lượng nút (QN).
QN=0.5 x ∑QDD + QTTR (l/s)
Vì thế, lưu lượng tính toán của mỗi phân đoạn ống là tổng của các thành phần: lưu lượng của các đoạn ống liền kề sau nó và lưu lượng nút của cuối phân đoạn ống tính toán.
Công thức.
QTT(A) = QVC + QN(B). Đơn vị tính (l/s).
Tính toán theo thực tế:
– Biết áp lực tự do đầu ống: Có thể tra trong Tiêu chuẩn phòng cháy (chẳng hạn 6m nước với họng nước vách tường.).
– Biết vận tốc nước trong từng đoạn ống. Công thức: Vận tốc(m/s) = lưu lượng (m3/s) / diện tích ống(m2). Chẳng hạn như: ống phòng cháy thì vận tốc <10m/s.
– Bạn phải biết được đường đi của nước từ bể xuống đầu phun phải qua những ống có tiết diện nào, dài khoảng bao nhiêu. Chọn đường đi bất lợi nhất, nếu không chắc chắn thì bạn cần phải tính cho toàn bộ các đường đi của nước trong ống.
– Theo công thức trong TCVN 4513 thì bạn đã có đủ dữ liệu từ 3 phần trên để tính được độ giảm áp (do quá trình ma sát) trên dọc đường ống và tại vị trí đấu nối (Tê cút) cho từng vị trí cụ thể.
– Tiêp đó, ta tính tổng các độ giảm áp ở trên lại với nhau, bạn sẽ ra được áp lực (tính theo mét nước) của toàn bộ. Sau đó ta tiến hành so sánh với chênh cao bể và họng nước là bạn sẽ biết có đảm bảo hay không.
03 ý nghĩa của việc tính toán lưu lượng nước cho hệ thống cấp nước, thoát nước thải:
- Chọn lựa nguồn cung cấp nước cho phù hợp ảnh hưởng bởi yếu tố thời tiết
- Tính toán được công suất máy bơm để đầu tư hệ thống điện cấp cho phù hợp
- Giúp cho chủ đầu tư và khách hàng tiết kiệm được chi phí đầu tư, vận hành
Nhưng lưu ý khi tham khảo tài liệu tính toán lưu lượng nước:
Mặc dù các kinh nghiệm trên được tổng hợp từ những chuyên gia trong lĩnh vực cấp thoát nước. Những sai sót trong quá trình tính toán có thể xảy ra. Chúng tôi không chịu trách nhiệm về bất cứ điều gì khi bạn áp dụng nó cho thực tế lắp đặt. Một số sai sót gây mất áp ,lưu lượng trong quá trình thực tế thi công chúng tôi từng gặp như:
– Cánh bơm mòn hoặc dính rác, rác ở lúp bê làm giảm lưu lượng hút
– Điện áp cung cấp thấp hơn điện áp danh định của máy bơm
– Mực nước đầu vào quá thấp
– Lỗi hệ thống điều khiển
– Đường ống trong quá trình thi công bị dò rỉ….
Chúng tôi cung cấp kiến thức này giúp cho lắp đặt ống tưới nước phù hợp tránh lãng phí (Ví dụ ống nhỏ quá không đủ tưới, ống to quá tốn chi phí vật tư). Bạn nhận thấy cần thiết sự sửa đổi bổ sung để giúp ích nhiều hơn cho mọi người, xin comment cho chúng tôi biết ở bên dưới để bài viết được hoàn thiện hơn
Trên đây là những thông tin cơ bản tham khảo để có thể tính toán lưu lượng cho 1 dự án bất kỳ hoặc có thể liên hệ với chúng tôi để được tư vấn tốt nhất
